不同的弓絲有著不同的彈性模量，因?yàn)楣z的尺寸、材料等差異是的不同的弓絲在托槽數據的表達上也有不同的表現。本文就研究了不銹鋼托槽與鈦托槽在弓絲作用下引發托槽槽溝形變的差異，從而分析出兩者導致數據表達差異的可能原因。

材料與方法

本研究使用傳統的0.022 x0.028槽溝的右上頜中切牙的不銹鋼直絲弓托槽（Ormco）作為研究對象。在10倍放大倍數下，使用光學剖面投影儀（PH 3515F）捕獲托槽的輪廓點。將所獲得的托槽輪廓點文件輸入到繪圖軟件包（AutoCAD），并對其尺寸進行測量。使用建模軟件（CATIA）構建托槽的三維模型。有限元分析模型使用軟件（HyperMesh）進行生成。本研究主要針對不銹鋼絲與Niti絲在不同位置時托槽產生的形變情況進行分析。在建模完成后，托槽用472556個等間距四面體基本單元，118045個節點進行網格劃分。

我們使用了的四面體基本單元，其精度和建模、分析使用的時間與與六面體單元相似。將網格模型導入有限元分析軟件（ANSYS）。材料性質被認為是各向同質的。

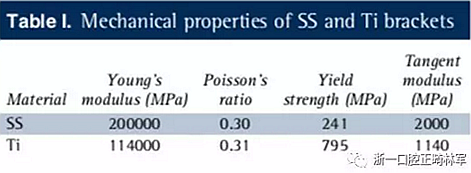

該分析采用雙線性各向同性硬化模型。在雙線性各向同性硬化模型中，雙線性表示應力-應變曲線需要2個輸入，如材料的屈服強度和切線模量。各向同性硬化意味著屈服表面在所有方向上均勻地?cái)U(kuò)展。切線模量可以用于量化材料的“軟化”與“硬化”。在這項研究中，切線模量是由不銹鋼絲和鈦絲的楊氏模量計算的。

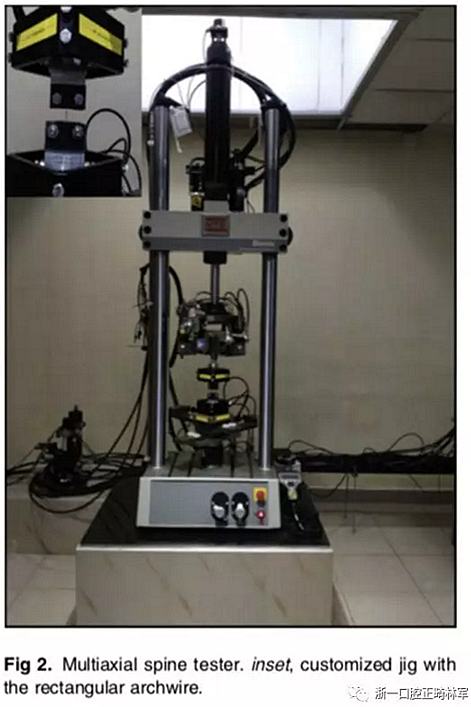

弓絲為0.019×0.025的8mm長的弓絲，此為臨床上中切牙托槽近遠中的長度。將弓絲固定在一個定制的夾具上，連接到脊柱測試器上（MTS系統）。將弓絲從5°扭轉增加到40°，以5°為增量，用脊柱測試器記錄下產生的轉矩值（T）。如下圖所示。

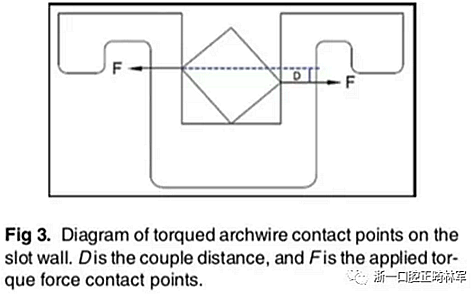

使用繪圖軟件（AutoCAD），模擬弓絲從5°至40°的扭轉過程中的弓絲與托槽槽溝的接觸點。使用這些接觸點來計算兩個力之間的距離（D），用公式T =F X D計算托槽受到的轉矩力（F）。

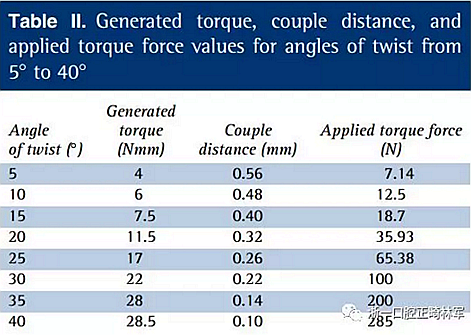

在表II中，羅列了弓絲從5°到40°過程中托槽獲得的轉矩、兩個力之間的距離和受到的轉矩力。

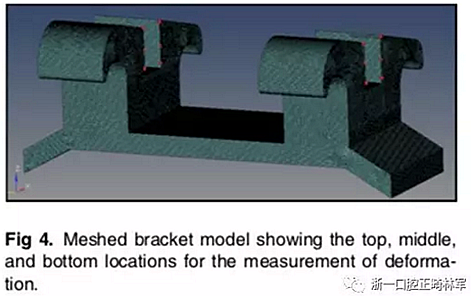

加了轉矩的弓絲放入托槽中時，弓絲的某些位置與槽壁接觸。實驗所加的轉矩為根舌向轉矩。在有限元模型的邊界條件下，托槽的所有節點為各向自由。在構造的有限元模型中，確定了槽壁頂部、中部和底部的節點。在轉矩施加后，利用ANSYS軟件，測出節點的變形量。在托槽模型的近中和遠中分別測量頂部、中部和底部（0.71、0.355和0.05 mm）的節點變形量。

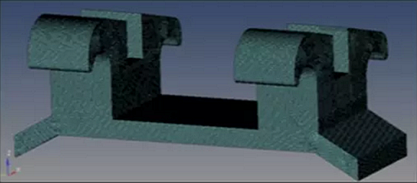

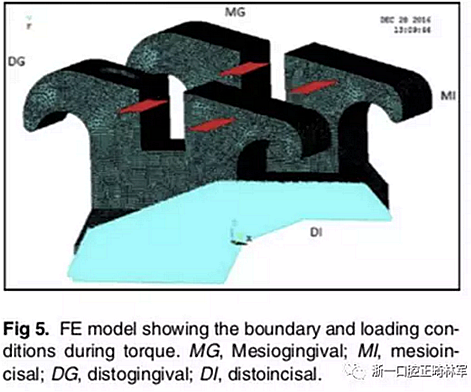

下圖顯示了弓絲放入后的邊界變化和加載情況。

結果：

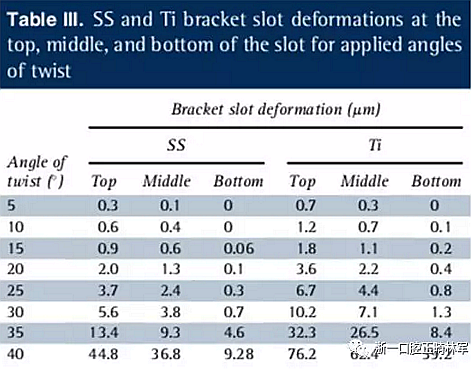

不銹鋼弓絲與鎳鈦弓絲在轉矩從5°到40°過程中，托槽槽溝壁的變形增量如下表所示。

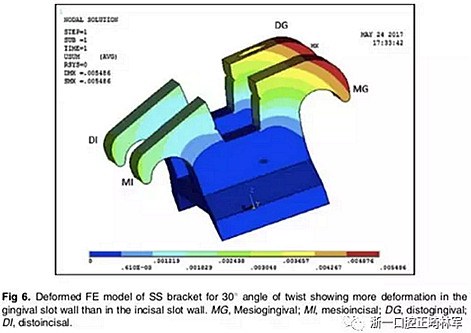

對于不銹鋼托槽，轉矩從5°到40°的形變過程中在托槽最上點的形變量為0.3 μm到44.8 μm，中間位置點的形變量為0.1 μm到36.8 μm。在底部位置點，轉矩在12°以前，未出現形變量。轉矩從15°到40°的過程中，變形量為0.06μm到9.28 μm。不銹鋼托槽在28°轉矩時達到其彈性極限，相應的形變量從頂部、中部、底部位置分別為4.3μm、3.1μm和0.5μm。轉矩進一步到達40°時，不銹鋼絲發生了永久形變，形變量為40.5 μm。下圖為30°時，托槽槽壁的變形情況。

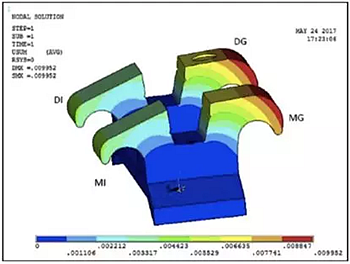

對于鈦托槽，轉矩從5°到40°的形變過程中在托槽最上點的形變量為0.7 μm到76.2 μm，中間位置點的形變量為0.3 μm到62.4 μm。5至40的變形在頂部位置從0.7毫米到76.2毫米，中間位置從0.3毫米到62.4毫米。在底部位置點，轉矩在9°以前，未出現形變量。轉矩從10°到40°的過程中，變形量為0.1 μm到39.2μm。托槽槽溝壁在37°轉矩時達到其彈性極限，相應的形變量從頂部、中部、底部位置分別為71μm、56μm和38μm。轉矩進一步到達40°時，鎳鈦弓絲發生了永久形變，形變量為5μm。下圖為30°時，托槽槽壁的變形情況。

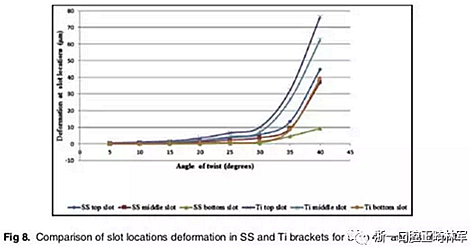

在兩種材料的測試中，槽壁的變形情況均為從底部到頂部都逐漸增加。下圖顯示了不同轉矩下不銹鋼絲和鎳鈦絲在頂部、中間和底部槽壁的情況情況。

結論：

1、對于托槽而言，在彈性范圍內受到弓絲的作用時，托槽槽溝的底部至頂部的形變量逐漸增加。

2、鈦托槽槽溝的彈性變形比不銹鋼托槽大；不銹鋼托槽的永久變形量要比鈦托槽大。

3、根據以上特性，我們可以推斷出，不銹鋼托槽在使用過程中發生的彈性形變量相對較少，可以快速的通過弓絲將轉矩力傳導至牙齒，而鈦托槽由于彈性形變量較大，在使用過程中可能會將一部分轉矩力變?yōu)閯?shì)能進行緩慢的釋放。最終牙齒的轉矩變大情況，還有待進一步的研究驗證。

4、在臨床應用中，正畸醫生應該有意識針對不同的材料的托槽使用不同的轉矩控制，從而使牙齒達到理想的位置。

來源：浙一口腔正畸林軍
