前 言
    本病例通過數字化診療手段對重度牙周炎患者進行種植方案制定，并應用分階段固位釘導板完成全程引導下的全口種植手術，術后進行即刻修復。最終，利用原廠CAD/CAM純鈦烤塑橋架完成了滿意的種植修復。本病例獲得2019年第八次BITC口腔種植大獎賽數字化賽區一等獎。

患者情況

患者年齡：40歲
患者性別：女
主訴：口內多顆牙松動影響咀嚼，要求種植修復
現病史：患者五年前開始發現口內牙齒松動，曾行牙周系統治療，未見明顯好轉，要求種植修復
既往史：既往體健，否認全身系統病史

口內檢查

臨床檢查：17、37、32-42、37缺失；
前牙區牙齒扇形移位，口腔衛生狀況較差；
菌斑指數：2；
牙石指數:3，色素 (+)；
牙齦顏色暗紅，腫脹，質地松軟；
口內余留牙松動度II°~III°；
根分叉病變III°~IV°。

口外檢查
面部基本對稱；
面下1/3垂直距離尚可；
上前牙前突。

影像學檢查

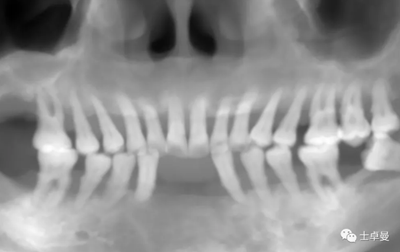

CBCT檢查：顯示口內余留牙牙槽骨吸收至根尖1/3；

上頜雙側后牙區上頜竇底可用骨高度不足；

下頜雙側后牙區下頜神經管上方可用骨高度不足。

診斷
上下頜牙列缺損；

牙周炎Ⅳ期，廣泛型，C級。

初步診療方案
方案 1
建議13~23牙位試治療，其余牙拔除后種植修復；

上前牙余留牙美觀效果不佳，女性患者對美觀要求較高，后期酌情正畸修復聯合治療；

上頜后牙區需行上頜竇提升術。

方案 2
牙周基礎治療

然后拔除口內余留牙，進行全口種植修復

患者權衡利弊后選擇方案 2：進行全口種植修復。

術前評估

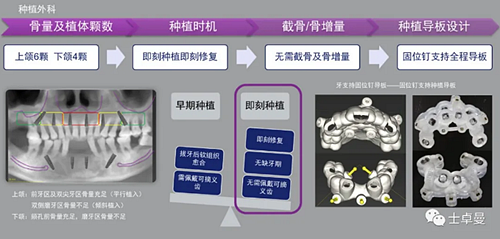

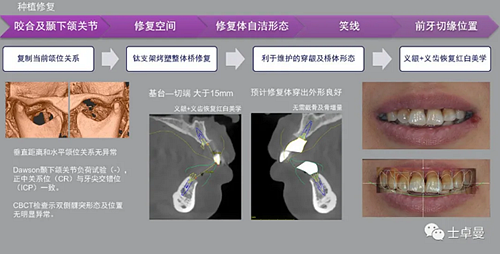

種植術前從外科角度和修復角度對患者進行詳細的術前評估。

治療計劃

在前述術前評估的基礎上制定詳細的治療計劃；

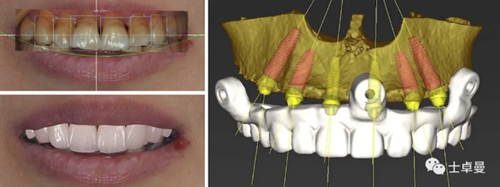

通過面部和口內相的重疊進行數字化微笑設計，以此指導虛擬排牙；

最后根據排牙信息和頜骨的骨量確定種植體的位置和型號。

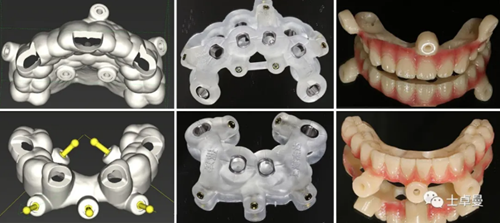

制作牙支持固位釘導板，固位釘支持種植導板，以及固位釘輔助就位的臨時修復體；
以期利用牙支持式導板的高精確性完成全程引導下的種植手術。

外科手術過程

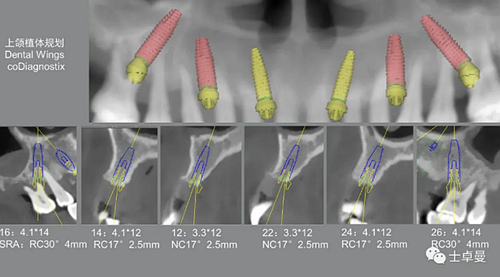

上頜種植手術

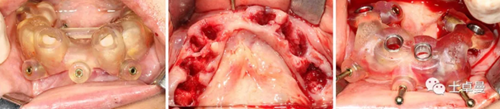

常規消毒碧藍麻局麻下，利用牙支持式導板確定固位釘位置后取下導板；

然后分離牙齦，于牙槽嵴頰腭側略翻瓣暴露牙根與牙槽骨間隙，切除齦瓣邊緣炎性肉芽組織，拔除上頜16-27牙，球鉆清理拔牙窩，并用大量生理鹽水沖洗；

通過先前固位釘位置安放固位釘支持式種植導板，因拔牙前后軟硬組織變化較大，需耐心尋找先前固位釘位置；

導板就位后利用Straumann BLT全程導板工具盒全程備洞，取下導板后利用測量桿確認種植體窩方向和深度以及種植窩周?chē)橇浚?/span>

植入6顆Straumann BLT種植體，植入扭矩均達到45Ncm以上：

 16、26：4.1mm×14mm

14、24：4.1mm×12mm

12、22：3.3mm×12mm

安裝SRA基臺，均加力至35Ncm：

16、26：RC30°4mmA型

14，24：RC17°2.5mmA型

12，22：NC17°2.5mmA型

旋入SRA基臺保護帽，修整粘膜，縫合。

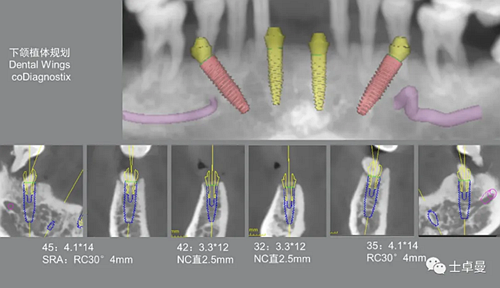

下頜種植手術
手術操作流程與上頜基本一致，最終植入4顆Straumann BLT種植體，植入扭矩均達到45Ncm以上：

35、45：4.1mm×14mm

32、42：3.3mm×12mm

安裝SRA基臺，均加力至35Ncm：

35、45：RC30°4mmA型

32、42：NC直型2.5mm

旋入SRA基臺保護帽，修整粘膜，縫合。

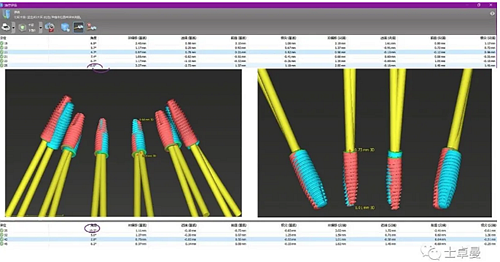

手術完成后復查CBCT與術前設計對比，驗證植入精度。

修復操作

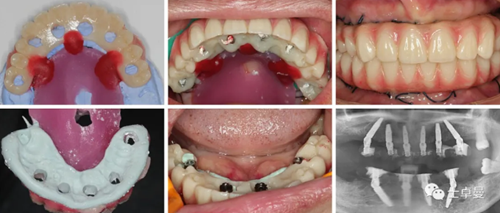

術后放棄固位釘引導修復體就位，改用傳統的pick-up技術口內粘接術前制作的臨時修復體；

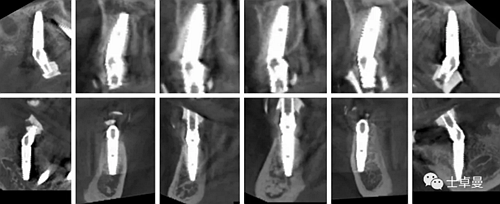

術后2月，種植體完成骨結合，復查CBCT顯示種植體周?chē)欠€(wěn)定，未見明顯邊緣骨吸收；

取下臨時修復體后口內檢查，基臺周?chē)浗M織健康；

夾板開窗取印模，面弓轉移，復制臨時修復體頜位關系后設計CAD/CAM樹脂橋；

CAD/CAM樹脂橋戴入口內后獲得了滿意的微笑曲線及軟組織側貌；

通過調整獲得了滿意的咬合關系，正中咬合時后牙保護前牙：雙側后牙均勻接觸，前牙輕接觸；
前伸及側方時前牙保護后牙：
前伸運動：前牙引導
側方運動：尖牙引導

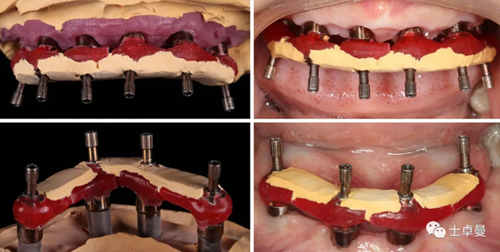

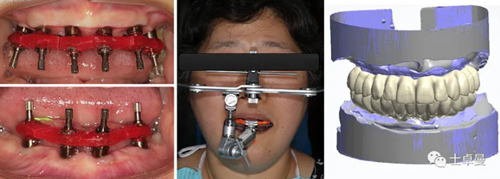

夾板開窗加個性化托盤取最終印模，灌注石膏模型后在模型上制作石膏夾板，再將石膏夾板戴回口內驗證模型精確度；

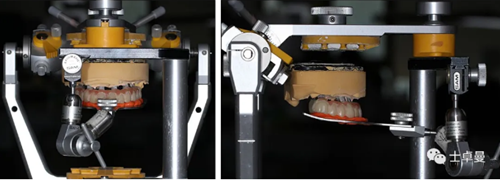

利用第二幅過渡義齒進行面弓轉移，并將模型上 架；

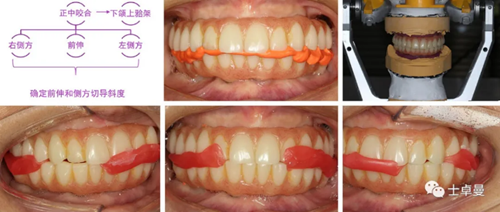

復制臨時義齒咬合關系后將下頜模型上 架，并通過復制前伸和側方運動確定切導斜度；

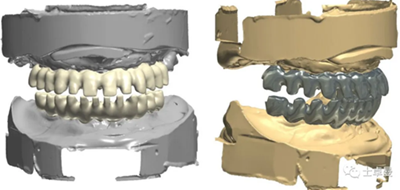

計算機輔助設計最終修復體，回切后設計鈦支架形態；

計算機輔助設計最終修復體，回切后設計鈦支架形態；

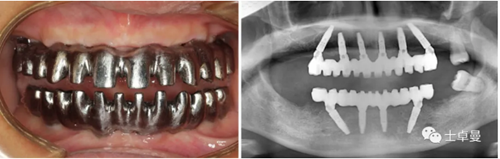

鈦支架口內試戴及X線檢查；

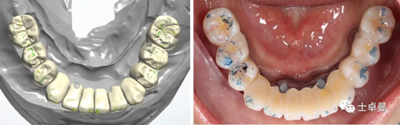

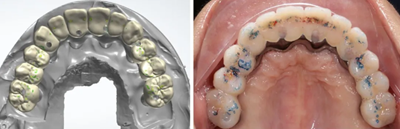

永久修復的咬合設計及口內調整；

永久修復體戴入后的口內相及唇齒關系；

患者面相的術前術后對比。

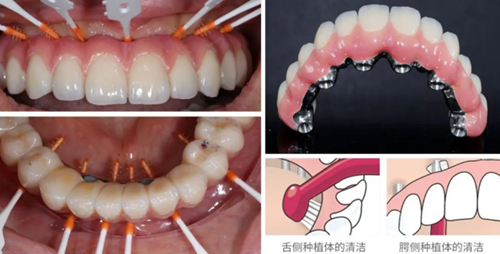

戴牙后對患者進行健康宣教
個人日常護理
橋體及植體鄰面：間隙刷+沖牙器
下頜舌側及上頜腭側：彎頭牙刷

醫院定期維護
修復完成后1周、1月、3月、6月復查；

后期每隔6月復查，酌情調整咬合及種周維護。

結論
    重度牙周炎患者由于牙齒的松動和脫落，常常影響患者的咀嚼功能及美觀，嚴重影響患者的生活質量。牙周炎位點拔牙后即刻種植已經得到了動物試驗和臨床研究的證實，但是關于此類種植修復患者的全程數字化解決方案報道較少；

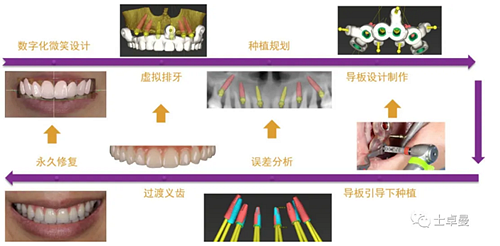

    本病例應用了完善的術前的數字化診療方案設計，包括數字化微笑設計 (DSD)，數字化虛擬排牙，在導板軟件中精確設計種植體的方向和位置，3D打印數字化導板等等；

    在種植之后的修復程序中，應用軟件設計修復體形態，并最終制作原廠切削鈦支架烤塑修復體，完成了種植修復，并且印證了術前的設計方案；

    基本實現了牙周炎患者即刻種植即刻修復的數字化流程，相信在不久的將來，隨著面部輪廓掃描、口掃取模、電子面弓和??架等技術的應用，該流程會更加完善。
