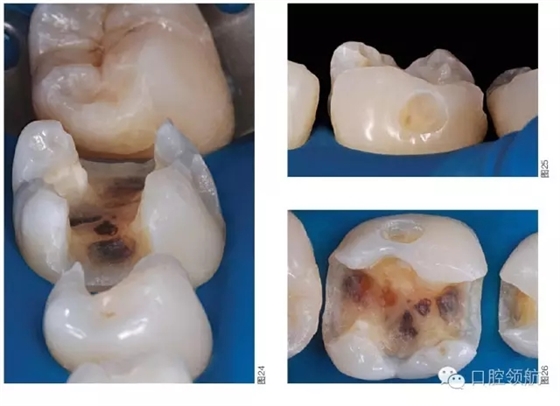

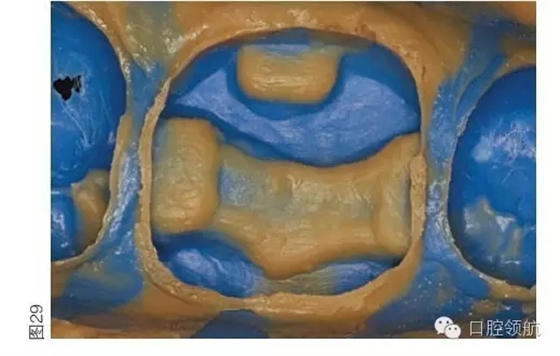

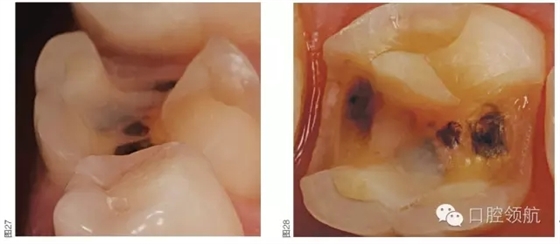

接下來進(jìn)行第一磨牙的預(yù)備。按照間接修復(fù)體牙體預(yù)備的原則，先降低薄弱牙尖的高度，內(nèi)線角圓滑化處理，軸壁形成向外展聚合度，并確保預(yù)備出瓷修復(fù)體的厚度空間（圖24～圖28）。預(yù)備體精修和拋光完成后，用聚乙烯硅橡膠進(jìn)行印模制?。▓D29）。

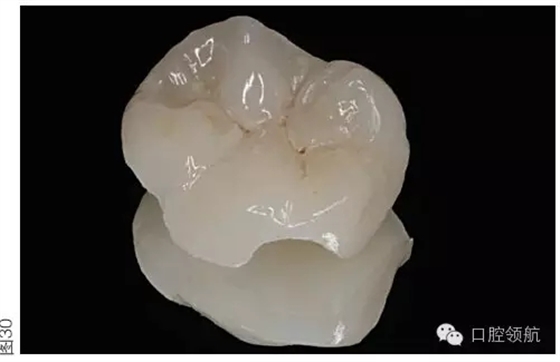

圖示完成的全瓷高嵌體的解剖外形特征及光學(xué)特性與天然牙體組織的相似性（圖30）。

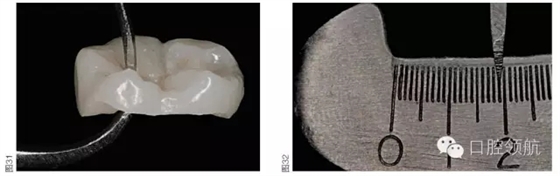

為了保證粘接后的抗折裂性，修復(fù)體的厚度必須大于1.5mm（圖31和圖32）。

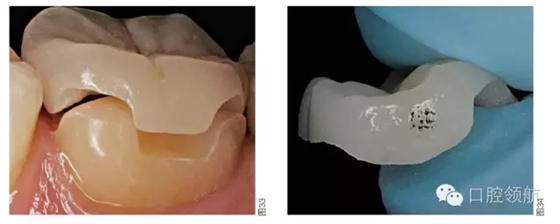

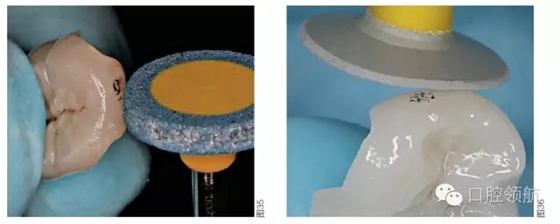

在粘接之前，必須徹底清潔預(yù)備體，高嵌體必須在不安放橡皮障的情況下進(jìn)行試戴。當(dāng)出現(xiàn)輕度適合性不良情況時(shí)，建議檢查鄰面接觸的松緊度，鄰接過緊會妨礙修復(fù)體的就位（圖33）。用咬合紙印記干擾修復(fù)體正確就位的區(qū)域。關(guān)鍵點(diǎn)是瓷嵌體的調(diào)改和拋光均需使用特殊的含金剛砂的陶瓷磨頭（圖34～圖36）。調(diào)改和拋光時(shí)應(yīng)避免使用金剛砂車針和高速機(jī)頭。

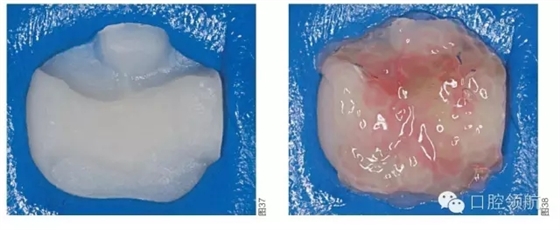

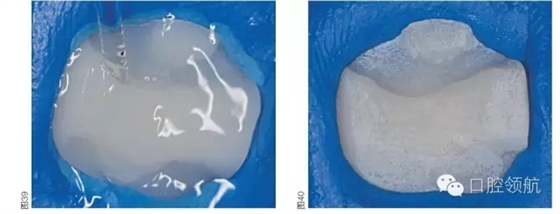

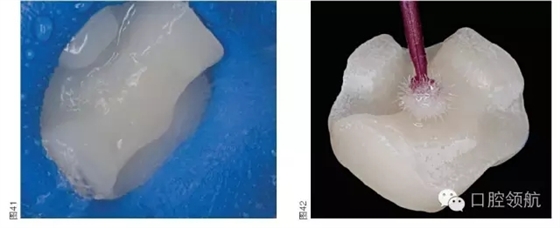

修復(fù)體所有上釉的表面用稠體加成硅橡膠覆蓋保護(hù)以防止氫氟酸酸蝕時(shí)受損（圖37）。修復(fù)體組織面用氫氟酸酸蝕處理60秒（圖38），然后用流水沖洗（圖39）。注意酸蝕后表面的殘屑（圖40）需用水汽沖洗30秒去除（圖41）。表面干燥后涂布一層硅烷偶聯(lián)劑并保持60秒（圖42）。

來源于口腔領(lǐng)航
